电机型号说明
| 204 | SFS | 1 | — | 5.5 | — | 15 | A1 | — | B35 | — | F | L | G | H | — | （KJ) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
产品特点
防护等级：IP54(GB/T4942.1-2006)
绝缘等级:F级（GB755-2008）
振动等级：B级（GB10068-2008）
采用全封闭式无外壳风冷结构，外形美观、结构紧凑
采用优化的电磁设计，电磁噪声低、运行平稳、效率高
采用进口高精度轴承和转子高精度动平衡工艺，确保电动机运行在最高转速范围内稳定可靠、振动小、噪声低
采用变频专用漆包线，电机在特殊温度及粉尘油雾环境下能可靠使用
采用高精度编码器，与高性能驱动单元配合可作高精度的速度和位置控制
过载能力强，可30min150%额定功率下、5min300%额定功率下可靠运行
耐电压冲击，寿命长，性价比高
调速范围广，最高转速可达10000rpm

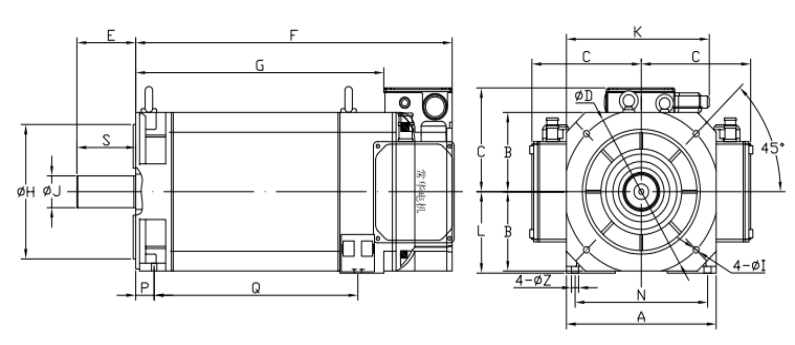

204SFS机电的主要技术参数及外形尺寸
| 项目/规格 | 204SFS-4.0-15A1-B35 | 204SFS-5.5-15A1-B35 | 204SFS-7.5-15A1-B35 |
| 驱动单元电源（V） | |||
| 额定功率（KW） | 4 | 5.5 | 7.5 |
| 额定电流（A） | 8.2 | 11.3 | 15.7 |
| 额定频率（Hz） | 50 | ||
| 额定转矩（N.m） | 25.5 | 35 | 48 |
| 额定转速（rpm） | 1500 | ||
| 30min功率（KW） | 5.5 | 7.5 | 11 |
| 30min电流（A） | 11.2 | 15.1 | 22.5 |
| 30min转矩（N.m） | 35 | 48 | 70 |
| 恒转矩范围（rpm） | 50-1500 | ||
| 恒功率范围（W） | 1500-5000 | ||
| 最高转速（rpm） | 6000 | ||
| 转动惯量(kg·㎡) | 0.017 | 0.024 | 0.031 |
| 重量（kg） | 50 | 65 | 80 |
| 安装型式 | 卧式或法兰(B35) | ||
| 冷却风机 | 三相 AC 380V 50Hz 26W 0.1A | ||
