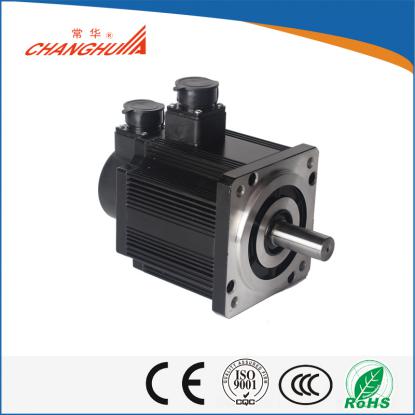

150伺服电机
150伺服电机
  • 简要介绍:
  • 分享到:
  • 立即咨询
    • 150伺服电机
产品详细介绍

伺服电机参数表

电机型号

150SM12030

150SM15025

150SM18020

150SM23020

150SM27020

功    率    (Kw)

3.6

3.8

3.6

4.7

5.5

零速转矩    (Nm)

12

15

18

23

27

额定转速    (Rpm)

3000

2500

2000

2000

2000

额定电流    (A)

16.5

16.5

16.5

20.5

20.5

转子惯量   (Kgm2)

4.2×10-3

5.2×10-3

6.3×10-3

8.0×10-3

9.4×10-3

机械时间常数F(ms)

2.66

2.64

2.39

2.31

2.11

编码器线数  (P/R)

2500

电机绝缘等级

B

使用环境

环境温度:(0~55)℃  湿度:小于90%(无结露)

适配驱动器型号

国产或松下等进口相应驱动器

工作电压     (AC)

3ΦAC220V   -15% ~ +10%   50/60Hz

工作方式

连续

使用环境

工作温度:(0~55)℃  存贮温度:(-20~80)℃  湿度:小于90%(无结露)
振动:小于0.5g(4.9m/S2),10~60Hz(非连续运行)

控制方式

PWM正弦波控制

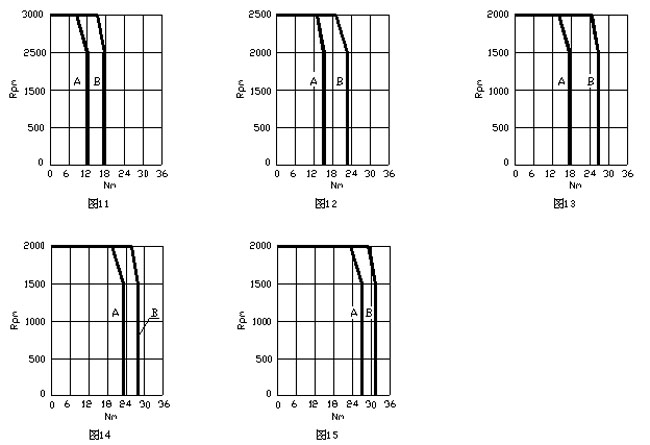

转矩转速图  (T-M)

图11

图12

图13

图14

图15

转矩-转速图(T-M)(A:连续工作区;B:短时工作区)
